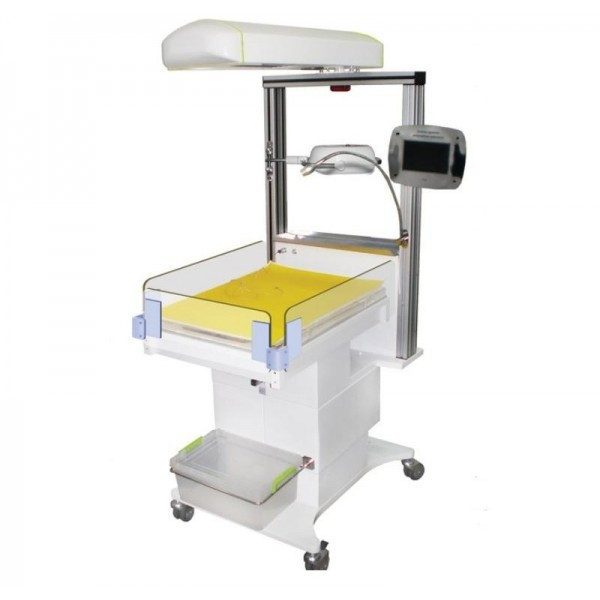

Пристрій неонатальне для фототерапії та обігріву НО-АФ-КР3

Відкрита реанімаційна система для новонароджених НО-АФ-КР3 – це неонатальне обладнання для інтенсивної терапії та хірургічних маніпуляцій. Вона створена з урахуванням досвіду й побажань провідних лікарів. Комплекс забезпечує надійну підтримку і контроль температури під час лікування слабких і недоношених немовлят. НО-АФ-КР3 дає можливість скоротити терміни їх виходжування, знизити відсоток хвороб та ускладнень, пов’язаних із жовтяницею.



Основні особливості НО-АФ-КР3





Пристрій оснащений верхньою та нижньою системами обігріву. Верхній підігрів працює у безпечному для дитини інфрачервоному спектрі випромінення. Керамічні нагрівачі рівномірно розподіляють енергію по всій площі ложа і не пересушують шкіру немовляти. Температура тіла новонародженого постійно контролюється за допомогою датчиків.

      Завдяки нижньому підігріву гелевий матрац акумулює й утримує тепло, що запобігає охолодженню тіла дитини. Матрац виготовлений із нетоксичних матеріалів, він не дає утворюватися пролежням у маленького пацієнта і тривалий час зберігає температуру навіть під час відключення електроенергії.



Зміна потужностей обігріву керується мікропроцесорною системою в ручному й автоматичному режимах. Голосовий помічник допомагає оператору налаштувати і контролювати роботу пристрою. Задані та фактичні показники відображаються на інформаційному сенсорному дисплеї в режимі реального часу. У разі перебоїв електропостачання дані зберігаються.

    Щоб підтримувати необхідні мікрокліматичні умови навколо дитини, до верхнього блоку пристрою кріпляться світлозахисні теплоізолюючі штори.



Комплекс має сучасну систему світлодіодної фототерапії. Вона призначена для лікування жовтяниці у новонароджених. Сеанси знижують відсоток білірубіну в крові, який перевищує нормовані показники. Система вбудована у верхній блок пристрою, складається із двох секцій по сім світлодіодів, що випромінюють синє світло довжиною хвилі 400-500 нм і мають строк напрацювання 40 000 годин. Тривалість фототерапії встановлюється оператором і контролюється таймером.





Світлодіодна лампа для загального розсіяного освітлення ложа дає можливість лікарю якісно оглянути новонародженого в різних анатомічних областях. А для швидкої й ефективної візуалізації судин є додаткове точкове освітлення з регулюванням інтенсивності. Світильник розміщений на гнучкому пантографі.

    Також реанімаційна система обладнана тримачем для дихальних контурів, який має шість отворів різного діаметру.   Захисні бортики ложа відкидаються на 180°. Це дозволяє їх легко обробляти й дезінфікувати, відкриває лікарю доступ до новонародженого в ході маніпуляцій. Під час рентгенографії верхня частина комплексу обертається в діапазоні 180°. Підігрів у цей час автоматично вимикається. Після переведення блоку у центральне положення тепло знову починає випромінюватись у попередньо встановленому режимі.     Для зручності роботи вузьких спеціалістів (офтальмолога, нейрохірурга та інших лікарів) кут нахилу ложа змінюється щодо горизонтального положення в діапазоні ±15°. Висота комплексу також регулюється в межах 300 мм. Процеси керуються сервоприводом на дисплеї управління.     НО-АФ-КР3 має таймер Апгар зі звуковими та світловими сигналами. Час сповіщення встановлюється оператором в меню на сенсорному екрані.



Комплекс оснащений звуковою та світловою сигналізаціями. Тривожне попередження налаштоване на 10 аварійних ситуацій. Повідомлення про них разом із описом з’являються на дисплеї.



Система має полицю з нержавіючої сталі для установки додаткового обладнання, дві рейки для навісного монтажу приладів, три бокси для витратних матеріалів і предметів догляду за новонародженим, дві бічні ручки для подолання сходів і транспортування. Пересувається  комплекс на чотирьох колесах, два з яких оснащені гальмами.



За необхідності НО-АФ-КР3 можна укомплектувати:



- монітором пацієнта;

- апаратом ШВЛ для новонароджених;

- пневмовідсмоктувачем портативним;

- насосом шприцевим;

- кисневою терапією.





  Технічні характеристики





Найменування	Значення
Напруга мережі, В	220 ±10%
Частота  мережі, Гц	50
Споживана потужність, не більше, Вт	1500
Клас електробезпеки   ДСТУ 3798	І BF
Вхід у робочий режим, не більше, хв.	60
Освітленість блакитного світла на відстані 800 мм, не меньше, Люкс	720
Блакитне   світло  в  діапазоні, нм	400-500
Режими обігріву	Ручний у відсотках та автоматичний по заданій температурі
Відстань від поверхні ложа до джерела обігріву, мм	800±5
Діапазон регулювання температури	35-39 ºС, з кроком 0,3ºС
Максимальна висота ложа над рівнем підлоги, мм	1150
Мінімальна висота ложа, мм	850
Габаритні розміри ложа для немовляти, мм	550х700
Габаритні розміри гелевого матраца, мм	520х700х10
Габаритні розміри верхнього блоку, мм	950х440
Верхній нагрівач керамічний з максимальною потужністю	1000 Вт
Для повної безпеки новонародженного напруга живлення нижнього підігрівача	24 В
Габаритні  розміри, не більше, мм                                                   ширина                                                   глибина                                                   висота	700 1000 1980
Маса, не більше, кг	75
Примітка:                    **- відхилення від заданої температури не  більше ±0,3 ºС
